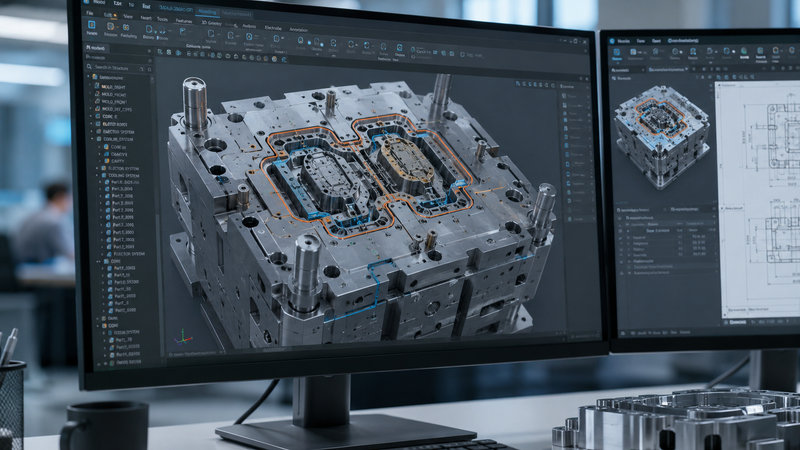

Siemens NX ile Endüstriyel Kalıp Tasarımı ve Mold Wizard Kullanım Rehberi

Siemens NX Mold Wizard, plastik enjeksiyon kalıp tasarımı süreçlerini otomatikleştiren, hata payını minimize eden ve tasarım süresini %70'e varan oranda azaltan akıllı bir CAD modülüdür. Bu modül; parça analizi, çekirdek (core) ve dişi (cavity) ayırma, kalıp seti (mold base) yerleşimi ve yolluk tasarımı gibi kritik aşamaları tek bir entegre platformda çözerek endüstri standartlarında üretim yapılmasını sağlar.

Endüstriyel imalat ve plastik enjeksiyon sektörü, küresel pazarda devasa bir büyüme ivmesi yakalamıştır. MarkNtel Advisors'ın 2026 yılı sektörel pazar raporuna göre, küresel plastik enjeksiyon kalıplama pazar büyüklüğünün 2026 yılında yaklaşık 335,67 milyar dolara ulaşması beklenmektedir. Bu devasa pazarın arkasında, otomotivden tıbbi cihazlara kadar her sektörde milimetrik hassasiyetle üretilen plastik parçalar yer almaktadır. Peki, bu karmaşık geometrilere sahip kalıplar en verimli ve hatasız şekilde nasıl tasarlanıyor? Cevap, endüstriyel tasarımın ve dijital üretimin zirvesi kabul edilen Siemens NX ve onun kalıp tasarımındaki amiral gemisi modülü Mold Wizard'da saklıdır.

Geleneksel yöntemlerle kalıp tasarlamak; günler süren hesaplamalar, manuel yüzey ayırmalar ve standart parçaların tek tek çizilmesini gerektirir. Siemens NX Mold Wizard ise süreci tamamen parametrik hale getirerek tasarımcının üzerindeki iş yükünü hafifletir.

• Entegre Sistem Gücü: CAD modelinde yapılan en ufak bir revizyon, kalıp tasarımına ve doğrudan CAM (bilgisayar destekli imalat) takım yollarına otomatik olarak yansır. Bu sayede veri kaybı ve revizyon hataları sıfıra iner.
• Zaman ve Maliyet Tasarrufu: Otomatik çekirdek ve dişi ayırma algoritmaları sayesinde tasarım süresi geleneksel CAD programlarına kıyasla ciddi oranda kısalır.
• Zengin Standart Parça Kütüphanesi: HASCO, DME, FUTABA, LKM gibi dünyaca ünlü kalıp seti ve eleman üreticilerinin kütüphaneleri sistemde hazır olarak yer alır. İtici pimler, yolluk burçları ve soğutma elemanları saniyeler içinde modele eklenir.

Profesyonel bir kalıp tasarımı, rastgele çizimlerle değil, belirli bir mühendislik disiplini ve iş akışıyla gerçekleştirilir. Mold Wizard modülü bu süreci adım adım yönetmenizi sağlar:

1. Parça Analizi ve Kalıplama Uygunluğu

Tasarım sürecinin ilk adımı, parçanın kalıptan sorunsuz çıkıp çıkmayacağını analiz etmektir. Draft Analysis komutu ile parçanın yüzey açıları taranır. Yetersiz açılar veya maça (slider) gerektiren ters açılı bölgeler renklendirilerek tasarımcıya gösterilir.

Her plastik malzeme (PP, ABS, PC vb.) ergimiş halden katı hale geçerken büzülür. Mold Wizard içindeki Shrinkage komutu ile parçaya doğru oranlarda çekme payı verilir. Bu adımın hatalı yapılması, üretilen parçanın montaj ölçülerine uymamasına neden olur.

Kalıp çekirdeklerinin işleneceği çelik blokların boyutları belirlenir. Workpiece komutu, parçanın geometrisine göre en optimum ham malzeme boyutlarını otomatik hesaplar ve tasarımcıya işleme payı (machining allowance) bırakma esnekliği sunar.

Kalıp tasarımının en kritik ve tecrübe gerektiren adımı kalıp ayırma işlemidir. Parting Line ve Parting Surface komutları ile parçanın dişi (cavity) ve erkek (core) kalıp blokları içinde kalacak kısımları belirlenir.

Kalıpçılık hatayı kabul etmeyen, geri dönüşü oldukça maliyetli bir sektördür. Tasarım aşamasında gözden kaçan küçük bir detay, kalıbın çelik imalatından sonra tonlarca hurda malzeme çıkmasına sebep olabilir.

1. Yanlış Çekme Payı (Shrinkage) Seçimi: Farklı plastik hammaddelerin büzülme oranları farklıdır. Örneğin, PP malzeme ile ABS malzemenin çekme payı aynı girilirse ürün boyutları hatalı çıkacaktır.
2. Yetersiz Soğutma Kanalı Planlaması: Plastik enjeksiyon döngü süresinin %70'inden fazlasını soğuma süresi oluşturur. Yanlış tasarlanmış soğutma kanalları parçada çarpılmalara (warpage) ve üretim süresinin uzamasına neden olur.
3. Hatalı İtici Yerleşimi: İtici pimlerin parçanın zayıf noktalarına veya estetik yüzeylerine basması, ürün kalitesini düşürür ve parçanın kalıptan çıkarken kırılmasına yol açar.

Sektörün lider eğitim kurumu Üçüncü Binyıl Akademi, mühendislik kariyerinizde sizi bir adım öne taşıyacak kapsamlı eğitim programları sunmaktadır. Sadece teorik komut anlatımından uzak, tamamen sanayiye yönelik ve proje odaklı eğitim metodolojimizle fark yaratıyoruz.

• Uzman Eğitmen Kadrosu: Sektör tecrübesine sahip, gerçek projelerde görev almış uzman mühendislerden eğitim alın.
• Uygulamalı Eğitim Modeli: Eğitim süresince plastik enjeksiyon, progresif sac kalıpçılığı ve karmaşık montaj tasarımları üzerinde birebir uygulamalar gerçekleştirin.
• Geniş Kariyer Fırsatları: Savunma sanayisinden otomotive, havacılıktan kalıp imalat sektörüne kadar geniş bir yelpazede aranan uzman haline gelin.

Eğer siz de kariyerinizi güçlendirmek ve endüstri standartlarında kalıp tasarımı yapabilmek istiyorsanız, Üçüncü Binyıl Akademi'nin profesyonel Siemens NX Plastik Kalıp Tasarım Kursu programına hemen göz atın. Ayrıca daha kapsamlı bir CAD/CAM/CAE eğitimi için Siemens NX Kursu sayfamızı ziyaret edebilir, imalat tarafında kendinizi geliştirmek için Siemens NX CAM eğitimlerimizi inceleyebilirsiniz.

Siemens NX Mold Wizard, plastik enjeksiyon kalıp tasarım süreçlerini otomatikleştiren, standart parça kütüphaneleri ve analiz araçları içeren gelişmiş bir uzmanlık modülüdür.

Workpiece, parçanın etrafında oluşturulacak dişi (cavity) ve erkek (core) kalıp çeliklerinin ham boyutlarını belirleyen sınır bloğudur. Tasarımın sonraki aşamalarında kalıp setinin doğru seçilmesi için kritik öneme sahiptir.

Mold Wizard; HASCO, DME, FUTABA, LKM, MISUMI, Meusburger gibi dünya standartlarında kabul görmüş kalıp seti ve eleman üreticilerinin parametrik kütüphanelerini bünyesinde barındırır.

Sıfırdan başlayan bir katılımcı için temel seviye CAD eğitimi yaklaşık 1-2 ay sürerken, Mold Wizard gibi ileri düzey uzmanlık modüllerinde profesyonelleşmek, sistemli bir eğitim ve 3-6 aylık pratik uygulama süreci gerektirir.

Kalıp tasarımı, imalat sektöründe katma değeri en yüksek alanlardan biridir. Siemens NX ve Mold Wizard uzmanlığına sahip mühendisler; otomotiv, beyaz eşya, savunma sanayii ve medikal sektörlerde çok hızlı iş bulabilmekte ve yüksek gelir seviyelerine ulaşabilmektedir.
