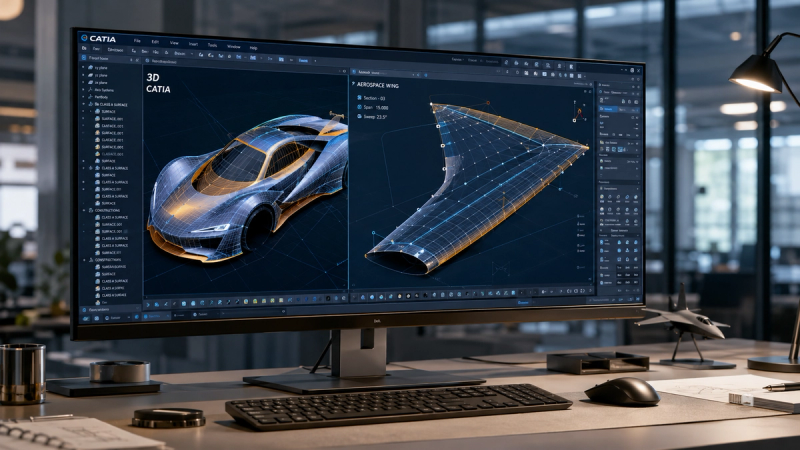

Havacılık ve Otomotiv Sektöründe CATIA ile İleri Düzey Yüzey Modelleme (Generative Shape Design) Rehberi

Havacılık ve otomotiv endüstrilerinde aerodinamik ve estetik tasarımların temelini oluşturan CATIA İleri Düzey Yüzey Modelleme (Generative Shape Design - GSD), karmaşık ve pürüzsüz (Class-A) yüzeyler oluşturmak için kullanılan endüstri standardı bir araçtır. Katı modellemenin sınırlarını aşarak, kanat profillerinden araç gövde panellerine kadar her türlü serbest formlu geometriyi milimetrik hassasiyetle tasarlamanıza olanak tanır.

Günümüz havacılık ve otomotiv sektörlerinde estetik, aerodinamik performans ve yapısal bütünlük her şeyden önce gelir. Dataintelo’nun 2026 yılı küresel havacılık ve savunma CAD pazarı raporuna göre, Dassault Systèmes %22,3’lük pazar payıyla liderliğini korumaktadır. Bu başarının arkasındaki en büyük güçlerden biri, CATIA’nın sunduğu gelişmiş yüzey modelleme yetenekleridir. Boeing, Airbus ve Tesla gibi dünya devleri, yeni nesil araçların dış gövde ve aerodinamik bileşenlerini tasarlarken CATIA Generative Shape Design (GSD) modülünü varsayılan standart olarak kabul etmektedir.

Geleneksel katı modelleme yöntemleri (Part Design), prizmatik ve belirli geometrik kurallara bağlı parçalar için mükemmel çözümler sunarken; işin içine aerodinamik akışkanlık, estetik kıvrımlar ve karmaşık formlar girdiğinde yetersiz kalır. İşte bu noktada ileri düzey yüzey modelleme devreye girer.

Tasarıma yeni başlayanlar veya kariyerini bu alana taşımak isteyen profesyoneller için katı modelleme ile yüzey modelleme arasındaki farkları anlamak kritik bir adımdır.

CATIA GSD modülü, karmaşık yüzeyleri sıfırdan inşa etmek ve bunları yönetmek için zengin bir araç setine sahiptir. Başarılı bir yüzey tasarımı süreci genellikle şu üç aşamalı iş akışını takip eder:

Her mükemmel yüzeyin arkasında kusursuz bir tel kafes yapısı yatar. Noktalar (Points), çizgiler (Lines), düzlemler (Planes) ve en önemlisi karmaşık eğriler (Splines, Connect Curves, Project Curves) yüzeyin sınırlarını ve karakterini belirler. Tel kafes ne kadar temiz tasarlanırsa, üzerine örülecek yüzey de o kadar pürüzsüz olur.

Sınır çizgileri belirlendikten sonra, bu çizgileri yüzeye dönüştürmek için çeşitli GSD komutları kullanılır:

• Extrude & Revolve: Doğrusal veya dairesel yüzeyler için temel komutlar.
• Sweep: Bir veya birden fazla kılavuz eğri boyunca bir profilin süpürülmesiyle oluşturulan, otomotiv gövde tasarımında sıkça kullanılan güçlü bir araçtır.
• Multi-sections Surface: Farklı kesit alanlarını birbirine bağlayarak organik geçişler sağlayan, uçak kanadı ve gövde tasarımlarının vazgeçilmez komutudur.
• Blend: İki yüzey arasında yumuşak ve sürekli geçişler oluşturur.

Oluşturulan yüzeylerin birleştirilmesi (Join), fazlalıkların kesilmesi (Split/Trim) ve köşelerin yuvarlatılması (Fillet) işlemlerini içerir. Ayrıca yüzey kalitesini analiz etmek için 'Porcupine Curvature' ve 'Draft Analysis' gibi araçlar kullanılır.

Otomotiv endüstrisinde estetik ve aerodinamik performans doğrudan satış başarısını ve yakıt/enerji verimliliğini etkiler. Araç kaputu, çamurluklar ve tavan panelleri gibi dış yüzeyler (Class-A surfaces), ışığı kusursuz yansıtacak şekilde tasarlanmalıdır. CATIA GSD, tasarımcılara yüzeyler arasındaki geçişlerde mükemmel teğetlik (G1 sürekliliği) ve eğrilik (G2 sürekliliği) kontrolü sunarak üretim esnasında hiçbir görsel kusur oluşmamasını sağlar.

Havacılıkta milimetrenin yüzde biri oranındaki sapmalar bile kaldırma kuvvetini (lift) ve sürüklenmeyi (drag) doğrudan etkiler. Uçak kanat profillerinin (airfoil) ve motor kaportalarının tasarımı, tamamen matematiksel eğriler ve pürüzsüz yüzeyler üzerine kuruludur. CATIA GSD, rüzgar tüneli testlerinden elde edilen verilerin doğrudan tasarıma aktarılmasını ve aerodinamik yüzeylerin parametrik olarak optimize edilmesini kolaylaştırır.

Sektörün devleri tarafından tercih edilen bu karmaşık yazılımı kendi kendinize öğrenmek, zaman alıcı ve zorlu bir süreç olabilir. Üçüncü Binyıl Akademi olarak, 2026 yılı standartlarına uygun, tamamen uygulamalı ve proje odaklı CATIA eğitimlerimizle sizi geleceğe hazırlıyoruz.

Eğitim sürecimizde sadece komutları öğrenmekle kalmaz; havacılık ve otomotiv standartlarına uygun tasarım metodolojilerini, ürün ağacı (Specification Tree) yönetimini ve parametrik tasarım mantığını kavrarsınız. Sektör deneyimli eğitmen kadromuz eşliğinde gerçekleştireceğiniz canlı projeler sayesinde, portfolyonuza ekleyebileceğiniz profesyonel çalışmalar üretirsiniz.

Siz de havacılık, savunma veya otomotiv sanayisinde aranan bir tasarım mühendisi olmak istiyorsanız, hemen Üçüncü Binyıl Akademi CATIA Kursu sayfamızı ziyaret edebilir, eğitim içeriklerimizi inceleyerek kariyerinizde yeni bir sayfa açabilirsiniz.

Evet, temel seviyede katı modelleme (Part Design) ve ürün ağacı mantığını bilmek, GSD modülündeki parametrik yapıyı anlamanızı son derece kolaylaştırır. Ancak sıfırdan başlayanlar için eğitim programlarımız bu iki modülü de kapsayacak şekilde uçtan uca tasarlanmıştır.

Class-A yüzeyler, otomotiv ve tüketici elektroniğinde dışarıdan doğrudan görünen, estetik açıdan kusursuz, yüksek kaliteli ve yansıma sürekliliğine (G2/G3) sahip yüzeylerdir. CATIA, sunduğu matematiksel altyapı ve hassas analiz araçları sayesinde Class-A yüzey üretiminde endüstri standardıdır.

Temel yüzey modelleme mantığı ve GSD komutları her iki platformda da benzerdir. Ancak 3DEXPERIENCE CATIA, bulut tabanlı ortak çalışma imkanı, gelişmiş veri yönetimi (PLM) ve daha modern bir arayüz sunarak tasarım süreçlerini hızlandırır.

Başta savunma sanayii, havacılık (TAI, TEI, Baykar vb.) ve otomotiv ana/yan sanayii (Tofaş, Renault, Ford vb.) olmak üzere; plastik enjeksiyon kalıpçılığı, yat tasarımı ve endüstriyel ürün tasarımı yapan tüm sektörlerde tasarım mühendisi veya CAD uzmanı olarak çalışabilirsiniz.
